CrashCam Mini

Kompakte Highspeed Kamera

Einsatzgebiete:

• Automotive Crash- und Schlittentests
• Komponententests
• Prozessanalyse & Prozessoptimierung
• Fehlersuche
• Schweißen
• Luft- und Raumfahrt

Datenblatt

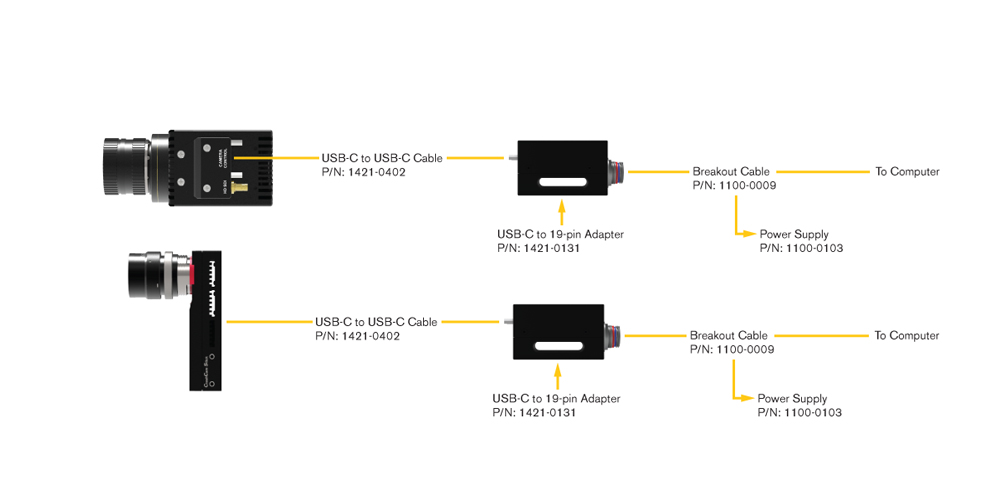

Hardware Setup Guide
Software
Service & FAQ

Speichertechnologie:

  • 8Gb interner Ringspeicher (4Gb CC Mini Stick)
  • Datensicherheit durch SD-Card Backup
  • Segmentierbarer Ringspeicher
  • Frei definierbarer Pre-/Post-Trigger
  • HiG-Trigger über internen G-Sensor
  • Bewegungstrigger
  • Aufnahmeautomatisierung

Bildsensoren:

  • CMOS-Sensoren mit 12-/36-bit Farbtiefe
  • CMOS-Sensoren mit 10-/30-bit Farbtiefe (CCM Stick)
  • Global Shutter bis 1 µs ( 200ns optional)
  • Wählbarer aktiver Sensorbereich (ROI)
  • Bis zu 30000 ISO Lichtempfindlichkeit

Bauform & Kommunikation:

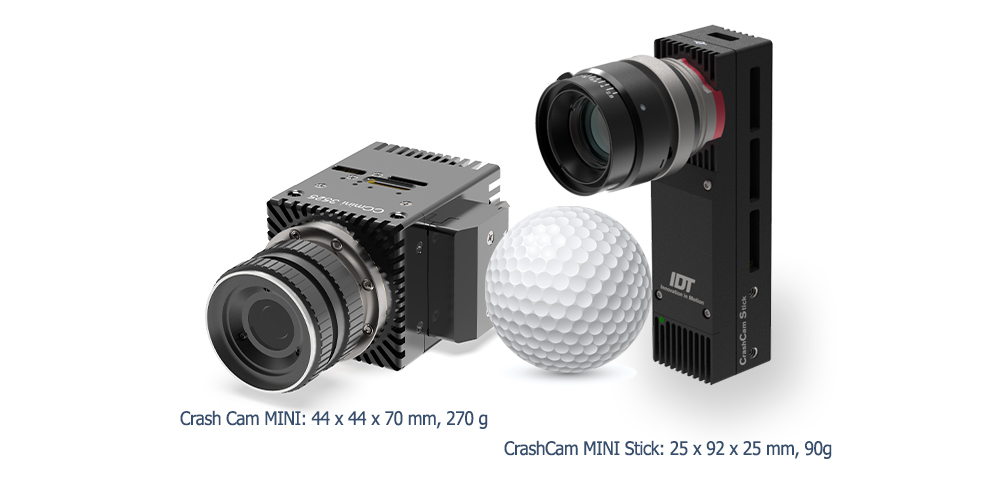

  • Ultra kompakte Bauform:
    CrashCam Mini mit USB-C:  44 x 44 x 70 mm, 270g
    CrashCam Mini mit Lemo:  70 x 44 x 70 mm, 300g
    CrashCam Stick: 25 x 92 x 17 mm,  60g
  • Beschleunigungsfest bis 200 G, Vibration bis 40 G
  • Umgebungstemperatur -40 bis +50 °C
  • Spannungsaufnahme 12 – 36 VDC
  • Objektivaufnahme: C-Mount (Standard), Automatischer MFT-Mount (optional), S-Mount, NF-Mount (optional CrashCam Stick)

Software:

  • Motion Studio Software inklusive manuellem und automatischem Tracking
  • Die Einbindung in viele Dritt-Anbieter-Softwares wie z. B. Falcon eXtra ist bereits erfolgt
  • Motion Monitor Software
  • Plugins für Matlab™ und LabVIEW™
  • SDKs für Windows, Mac OS, Debian, Ubuntu usw.

CrashCam Mini 1520
1440 x 1024 @ 2.000 fps
1440 x 512 @ 4.000 fps
1440 x 256 @ 7.800 fps
1440 x 128 @ 29.600 fps
1440 x 64 @ 56.800 fps
1440 x 16 @ 80.000 fps

CrashCam Mini 1550
1440 x 1024 @ 4.850 fps
1440 x 512 @ 9.200 fps
1440 x 256 @ 17.500 fps
1440 x 128 @ 31.900 fps
1440 x 64 @ 60.000 fps
1440 x 16 @ 140.000 fps

Sensor Array:

1,5 Megapixel

Sensorgröße:

16,70 x 11,90 mm

Pixelgröße:

11,60 x 11,60 µm

Farbtiefe:

12-bit Mono, 36-bit Color

Quanteneffizienz

60 %

Lichtempfindlichkeit:

30000 ISO Mono, 10000 ISO Color

Sensorauflösung:

in X-/Y-Richtung wählbar

Modellvarianten:

CCM 1520, 1550

CrashCam Mini HD
1920 x 1080 @ 5.850 fps
1920 x 720 @ 8.640 fps
1920 x 512 @ 12.090 fps
1920 x 256 @ 23.140 fps
1920 x 128 @ 34.500 fps
1920 x 16 @ 178.670 fps

Sensor Array:

2,0 Megapixel

Sensorgröße:

17,40 x 12,30 mm

Pixelgröße:

9,10 x 9,10 µm

Farbtiefe:

12-bit mono, 36-bit Color

Quanteneffizienz

60 %

Lichtempfindlichkeit:

30000 ISO Mono, 10000 ISO Color

Sensorauflösung:

in X-/Y-Richtung wählbar

Modellvarianten:

CCM HD

CrashCam Mini 3510
2560 x 1440 @ 1.000 fps
2560 x 704 @ 2.000 fps
2560 x 352 @ 4.000 fps
2560 x 160 @ 8.000 fps
2560 x 128 @ 10.000 fps
2560 x 16 @ 40.000 fps

CrashCam Mini 3530
2560 x 1440 @ 3.000 fps
2560 x 1080 @ 3.900 fps
2560 x 720 @ 5.700 fps
2560 x 512 @ 7.500 fps
2560 x 256 @ 13.500 fps
2560 x 16 @ 105.000 fps

Sensor Array:

3,7 Megapixel

Sensorgröße:

19,20 x 10,80 mm

Pixelgröße:

7,50 x 7,50 µm

Farbtiefe:

12-bit Mono, 36-bit Color

Quanteneffizienz

60 %

Lichtempfindlichkeit:

30000 ISO Mono, 10000 ISO Color

Sensorauflösung:

in X-/Y-Richtung wählbar

Modellvarianten:

CCM 3510, 3530

CrashCam Mini 1970 1600 x 1200 @ 6.300 fps 1600 x 800 @ 9.500 fps 1600 x 600 @ 12.700 fps 1600 x 400 @ 18.700 fps 1600 x 200 @ 34.500 fps 1600 x 100 @ 68.000 fps
Sensor Array: 1,9 Megapixel
Sensorgröße: 13,90 x 10,40 mm
Pixelgröße: 8,68 x 8,68 µm
Farbtiefe: 36-bit Color
Quanteneffizienz 60 %
Lichtempfindlichkeit: 10000 ISO Color
Sensorauflösung: in X-/Y-Richtung wählbar
Modellvarianten: CCM 1970 (nur als Lemovariante)

CrashCam Mini 4K
3840 x 2160 @ 1000 fps
1920 x 1080 @ 2000 fps
1280 x 720 @ 3000 fps
1280 x 480 @ 4500 fps

Sensor Array:

8,1 Megapixel

Sensorgröße:

16,40 x 8,40 mm

Pixelgröße:

3,90 x 3,90 µm

Farbtiefe:

12-bit Mono, 36-bit Color

Quanteneffizienz

60 %

Lichtempfindlichkeit:

6000 ISO Mono, 2000 ISO Color

Sensorauflösung:

in X-/Y-Richtung wählbar

Modellvarianten:

CCM 4K (nur als Lemovariante)

CrashCam Mini Stick
1920 x 1536 @ 1.000 fps
1920 x 1080 @ 1.470 fps
1280 x 720 @ 2.700 fps
800 x 600 @ 5.000 fps
512 x 512 @ 7.000 fps

Sensor Array:

2,9 Megapixel

Sensorgröße:

8,50 x 6,80 mm

Objektivanschluss:

C-Mount, NF-Mount, S-Mount

Pixelgröße:

4,40 x 4,40 µm

Farbtiefe:

10-bit Mono, 30-bit Color

Quanteneffizienz

60 %

Lichtempfindlichkeit:

10000 ISO Mono, 3000 ISO Color

Sensorauflösung:

in X-/Y-Richtung wählbar

Modellvarianten:

CrashCam Stick HD

Alle nachstehend aufgeführten Software-Pakete sind im Lieferumfang der Kamera enthalten bzw. in unserem Download-Bereich kostenfrei erhältlich, und können auf beliebig vielen Arbeitsplätzen/Rechnern installiert werden. Software-Updates stehen nach Veröffentlichung ebenfalls kostenfrei bereit.

Motion Studio Software (Windows 7/8/10/11)

  • Einfache Bedienung
  • Mehrsprachige Software zur Kamerasteuerung, Bildverarbeitung und Auswertung
  • Bildvermessung, manuelles & automatisches Tracking inklusive
  • Umfangreiche Bildbearbeitungsfunktionen
  • Aufnahmeautomatisierung, DualExposure, Lens Control
  • Export in alle gängigen Einzelbild- und Videoformate
  • 32-/64-bit Versionen für Windows 7/8/10/11
  • Empfohlen für Laptop & stationären PC

Plugins & Software Development Kits

  • Plugins für Matlab™ und LabVIEW™
  • SDKs für Windows, Mac OS, Debian, Ubuntu usw.

Motion Monitor Software (Windows 7/8/10/11)

  • Intuitive Software für die Kamerabedienung
  • Mehrsprachige Software zur Kamerasteuerung, Bildverarbeitung
  • Bild-in-Bild Live & Playback
  • Ideal für Streaming Kameras, keine Downloadzeiten
  • XDR Mode, DualExposure, Lens Control
  • Export in alle gängigen Einzelbild- und Videoformate

Aktuelle Versionen im Download-Bereich

Wir liefern Komplettlösungen aus einer Hand. Über Standardzubehör wie Beleuchtung, Stative und Verkabelung, bis hin zur Ansteuerungselektronik und kompletten Individuallösung mit Hard- und Softwareentwicklung. Definieren Sie ihren Bedarf, wir finden die Lösung.

IDT Original Zubehör

  • Speichererweiterungen
  • Objektivaufnahmen
  • Ansteuerungselektronik
  • Synchronisationsboxen
  • Bedienhilfen

Imaging Solutions

  • Ansteuerungselektronik
  • Synchronisationsboxen
  • PC-Hardware / Software
  • Schutzgehäuse
  • Individuallösungen

Standardzubehör

  • Objektive
  • Sonderoptiken
  • Beleuchtung
  • Stative & Montage
  • Transportlösungen
